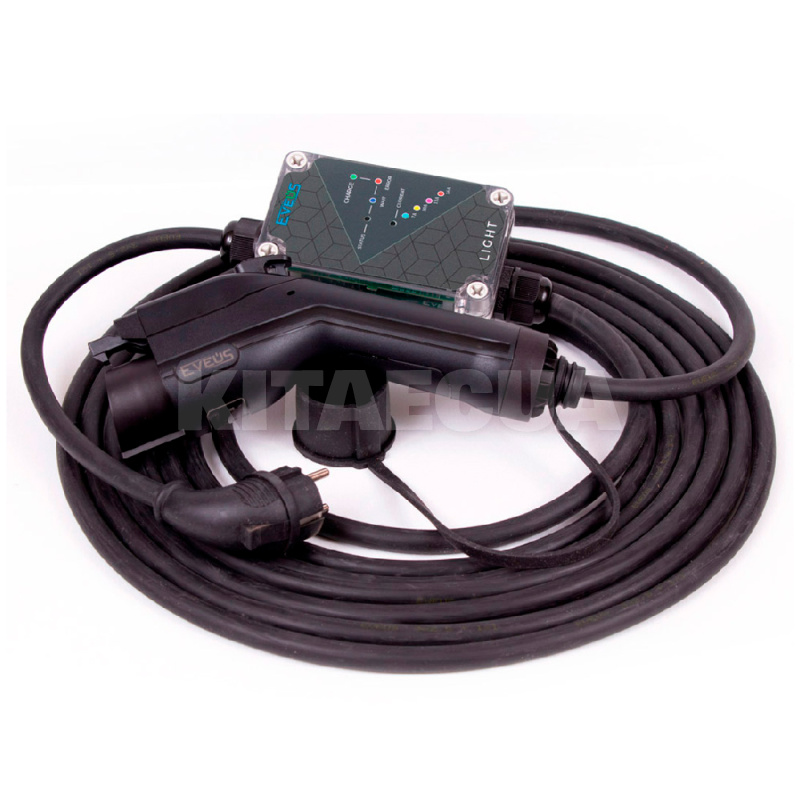

Зарядка для электромобиля 3.7 кВт 16А 1-фаза Type 2 (европейское авто) Light EVEUS на AUDI e-tron (M16 T2 Light)

Уникальные зарядне устройства для электромобилей.

В нашей философии - портативное зарядное устройстов это некий буфер - зона безопасности, задача которого в первую очередь защитить Вас и Ваш автомобиль, а тк же сделать зарядку электромобиля максмально комфортной и удобной. При создании зарядного устройства мы стремились сделать зарядку, максимально комфортной и удобной, которую вы сможете использовать нез ависимо от ситуации, условий и погоды. Будь то дальняя дорога, стационарное использование дома, плохая электрическая сеть или ненадежная розетка.

Зарядные станции Eveus – это устройства, одновременно предоставляющие максимальную легкость в использовании, проверенное годами качество и исключительный функционал.

Настройки силы тока позволят легко переключить устройство в соответствии с условиями зарядки.

Фирменный алгоритм "адаптивного тока" позволит заряжать даже самые "капризные" автомобили в сложных условиях благодаря исключительному анализу состояния сети и текущей силы тока.

Постоянный контроль наличия защитного заземления предоставит владельцу информацию о локации, где будет происходить процесс зарядки.

Пользователь может быть спокоен за свое имущество и здоровье, ведь устройства оборудованы полным набором обязательных защит: защита от повышенного напряжения дублируется двумя уровнями систем - цифровой и физической. Налицо также контроль низкого напряжения, которое начнет работать по желанию владельца зарядки. Встроенное УЗО на постоянной основе производит монитор утечки тока и мгновенно выключит устройство в случае опасности. Интеллектуальная система контроля превышения тока позволит отключить автомобиль в случае превышения им допустимых порогов. Контроль залипания силовых реле позволит всегда быть уверенным в том, что зарядка абсолютно безопасна, так как напряжение отсутствует на выходе коннектора.

Инструкция по применению

• Вставить устройство в сеть переменногонапряжения 230В/50Гц.
• При необходимости произвестиустановку параметров зарядки.
• Вставить зарядный разъём в портавтомобиля до щелчка.
• При необходимости корректироватьдоступные во время зарядки параметры.
• Дождаться окончания зарядки (либопрекратить вручную).
• Извлечь зарядный разъём из портаавтомобиля.Извлечь зарядное устройство из сети (необязательно)

Описание работы устройства

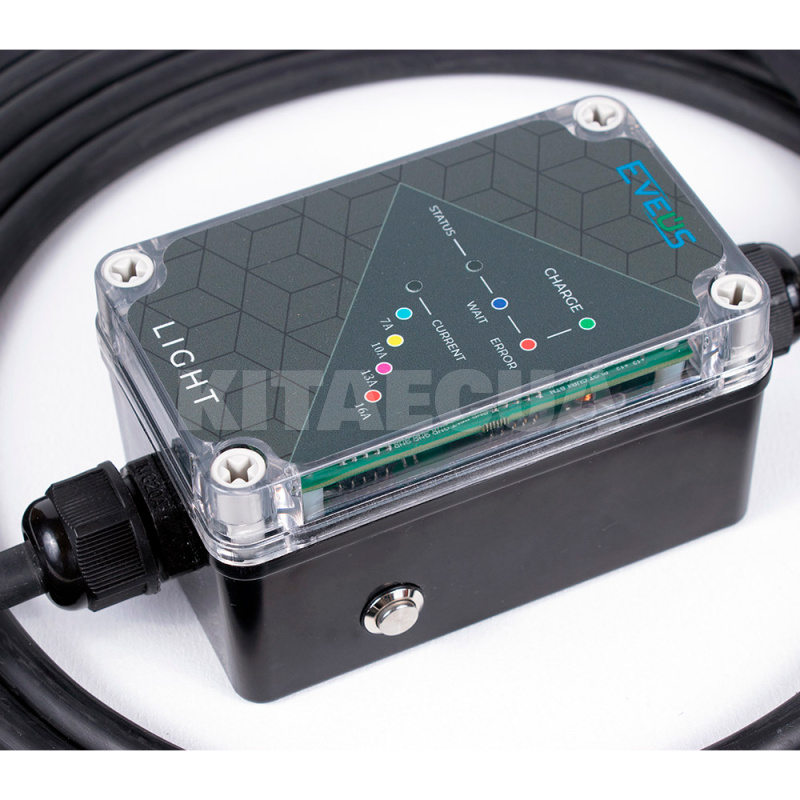

Для отображения состояния зарядногоустройства (з\у) используется 2 светодиода. Дляпереключения между режимами используютсякороткие или длинные нажатия кнопки, сбокузарядного блока.

Регулировка тока

Имеется 4 режима ограничения зарядного тока,которые индицируются цветом нижнегосветодиода.

Переключается ток короткиминажатиями кнопки.

Цвет светодиода обозначает

Индикация наличия заземления

Индикация заземления осуществляетсяпосредством нижнего светодиода.

• Мигает – отсутствует заземление.
• Постоянно светится – присутствуетзаземление.

Статус устройства

Статус портативной зарядки индицируется посредством верхнего светодиода.

• Нет индикации - нет подключения кмашине
• Синий - подключено к машине, з\у врежиме ожидания
• Зеленый – идет заряд
• Красный– ошибка

Адаптивный режим

Это режим интеллектуальной регулировки токазаряда. Зарядное устройство проверяетнапряжения в сети и если оно просядет до 200В,то автоматически уменьшит ток, чтобы напряжение держалось в районе 200В. Принапряжении ниже 200В, верхний светодиод будет мигать. Для активации или деактивации адаптивного режима следует использовать длинное нажатие кнопки. Статус отображается одноразовой вспышкой верхнего светодиода.

• Зеленый - адаптивный режим включен
• Красный - адаптивный режим отключен

Ошибки

В зарядке предусмотрены 5 типов срабатывания защит, с незамедлительным отключением подачи тока в ЭМ. Количество вспышек нижнего светодиода красным цветом указывает напричину срабатывания ошибки.

• ☀☀ превышение температуры
• ☀☀☀ утечка тока (УЗО)
• ☀☀☀☀ превышение заданного тока
• ☀☀☀☀☀ высокое напряжение в сети
• ☀☀☀☀☀☀ низкое напряжение в сети

Ограничения

• Устройство работоспособно при напряжениях 150В – 260В, однако успешная зарядка автомобиля возможна только, если питающее напряжение соответствует диапазону, указанному производителем конкретного автомобиля. Успешная зарядка негарантируется в случае, если сеть необеспечивает оптимальное напряжение при минимально возможном токе потребления в 7А.
• Запрещено использовать устройство вгрозу. Устройство обеспечивает защиту от перепадов напряжения, однако защиту от грозы пользователь должен обеспечить своими силами.
• Запрещено включать устройство втрёхфазную сеть без нейтрально гопровода (380В). Устройство должнобыть запитано от 220В сети.
• Нельзя ронять устройство.
• Выставляйте ток заряда в зависимостиот качества розетки, сети или состояния проводки. Запрещено выставлять ток заряда, если он превышает максимально допустимый ток одного или более элемента вашей инженерной сети.
• Запрещено использовать для зарядки удлинитель.
• Запрещено вскрывать устройство (вслучае отсутствия или повреждения пломбы гарантия аннулируется).
• Розетка и вилка должны быть защищены от атмосферных явлений.
