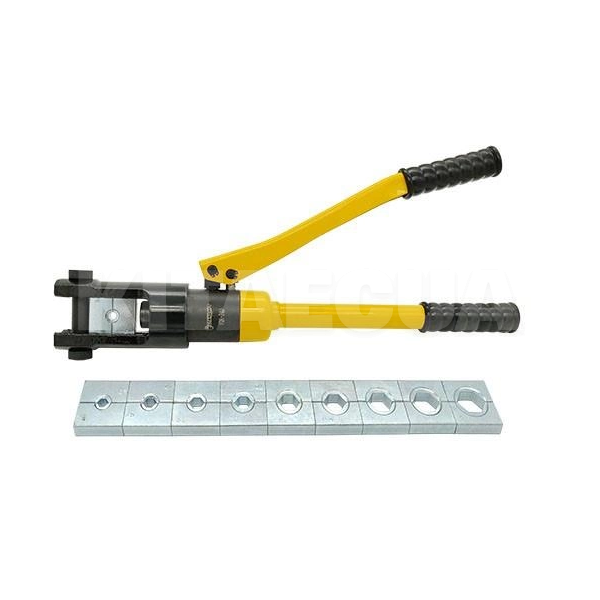

Клещи обжимные гидравлические 16-240 мм2 СТАНДАРТ (HCRT0240)

В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.

Для обжатия необходимо провести 11 шагов:

• Удалить изоляцию необходимой длины с кабеля или провода;
• Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие);
• Извлечь ось из головки;
• Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника;
• Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
• Установить ось в головку;
• Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°);
• Совершать качающие движения ручкой пока торцы матрицы не соприкоснуться; Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись не перемещать ручку;
• Повернуть винт в положение «OFF» (против часовой стрелки на 180°);
• Извлечь опрессованный проводник из матрицы (если надо достать ось из головки);
• Свести ручки агрегата.

Запрещается применять в качестве рабочей жидкости:

• коррозионно-активные вещества;
• масло с примесями воды.

Меры предосторожности:

• запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
• если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
• в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
• в процессе хранения:
  1. среда не должна содержать коррозионно-активных веществ;
  2. изделие заправлено рабочей жидкостью;
  3. головка обработана консервационной смазкой.
